схема индикации КЗ ВВ генератора
29.01.2024, 13:37
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: схема индикации КЗ ВВ генератора
Если маломощное - то просто контролировать ток питания. Самое простое - мультифьюз+СД/зуммер, как писал уже.
|
|
|
|
|
29.01.2024, 19:40
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.02.2005
Сообщений: 2,505
Сказал спасибо: 1,240
Сказали Спасибо 938 раз(а) в 691 сообщении(ях)
|
Re: схема индикации КЗ ВВ генератора
Сообщение от urok2005
|
|
...про TL431 можно подробнее, или ссылку почитать...
|
Схема прецизионного ограничителя тока на основе TL431
|
|
|
|
|
Сказали "Спасибо" kreking
|
|
|
|
29.01.2024, 21:36
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: схема индикации КЗ ВВ генератора
|
Сообщение от kreking
|
|
Схема прецизионного ограничителя тока на основе TL431
|
-------------------
|
Сообщение от urok2005
|
|
Входное напряжение: 5 В ~ 12 В
|
|
|
|
|
|
|
30.01.2024, 14:14
|
|
|
Прохожий
Регистрация: 26.04.2023
Сообщений: 8
Сказал спасибо: 4
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: схема индикации КЗ ВВ генератора
|
Сообщение от zoog
|
|
Если маломощное - то просто контролировать ток питания. Самое простое - мультифьюз+СД/зуммер, как писал уже.
|
я извиняюсь, не силен в схемах, как это все подключить ? если не сложно можете нарисовать ?
|
|
|
|
|
|
30.01.2024, 16:45
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: схема индикации КЗ ВВ генератора
|
Сообщение от urok2005
|
|
нарисовать
|

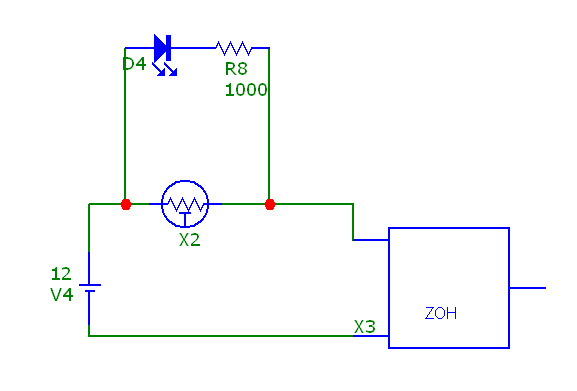

Мультифьюз (Х2) подобрать на 100..120% тока устройства (сначала измерить).
|
|
|
|
|
