OrCAD 17.2 Allegro

[FabulouS]

Здарова, ребят. Кто может помочь разобраться с OrCAD'ом по-мужски?

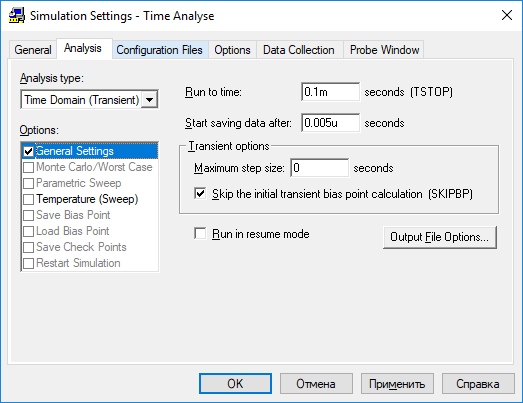

1.* Почему я не могу выбрать доп. опции анализа (см. картинку)?

Нажмите, чтобы открыть спойлер

Возможно, мне что-то ещё не доступно, но я об этом пока не знаю...

2. Есть ли русскоязычная книжка по последним версиям OrCAD'а, аналогичная книжке по микрокапу от Амелина М.А и Амелин С.А. (можно и англоязычную, но чтобы доступно было объяснено)?

3. Есть ли возможность добавления для компонента различных УГО? В микрокапе есть такая опция - shapegroup (см. картинку). Если есть, то как это реализовать?

Нажмите, чтобы открыть спойлер

4. Есть ли в оркаде возможность отключать часть схемы, как в микрокапе? Если есть, то как это сделать?

Нажмите, чтобы открыть спойлер

5. Можно ли в микрокапе создать библиотеку из одних УГО (блоки функциональных схем)? Хочу чертить функциональные и структурные схемы по ГОСТу (ГОСТ 2.737-68 ЕСКД. Обозначения условные графические в схемах. Устройства связи)

Примечание:
* - Я бы рад лицензию купить, да денег не хватит на неё. Использую пиратку.

Заранее благодарю за ответы.

[Ara41]

Какой-то крутой у Вас микрокап. Не поделитесь?

[FabulouS]

Какой-то крутой у Вас микрокап. Не поделитесь?

Поделился.

[avp94]

По MC11 лучше проконсультироваться на сайте Амелиных.
А где разжиться рабочим аспирином для ORCAD 17.2?

[Ara41]

Сайт Амелиных мертвый давно, на вопросы никто не отвечает, в курилке предлагают индивидуалку Лену. Печально, они имхо самые крутые по микрокапу.

[avp94]

Можно на электрониксе.
А что по части аспирина для ORCAD? Или лицензионный?

[FabulouS]

Я на рутрекере качал. Если честно, то много косяков с этим.

Там есть две раздачи, в китайской, вроде бы, все анализы доступны. Нужно будет попробовать завтра.

Эх, мне был бы оркад хотя бы за 10к, я бы взял лицуху и пинал техподдержку. А так, у меня лицуха оркада (и то старой версии какой-то) только в унике. Но сидеть в унике - вообще стрём какой-то.

Честно, прямо беда какая-то с этим. Как будто это так сложно сделать универсальный модульный сапр, где бы в пару кликов можно было составить структурку, функционалку, принципиалку, алгоритм работы микрухи, перечень элементов.

[vldemar]

Я на рутрекере качал. Если честно, то много косяков с этим.

Там есть две раздачи, в китайской, вроде бы, все анализы доступны. Нужно будет попробовать завтра.
.

У меня китайский, все анализы фунциклируют

[FabulouS]

У меня китайский, все анализы фунциклируют

Пожалуйста, прошу ответить на след. вопросы:

1. Какова там комплектация? Если ли полноценные программы для работы с печатными платами по схеме?
2. Есть ли там Library Builder?
3. Можно, пожалуйста, полноценную установку всего оркада на русском где-то добыть?
