В настоящее время за рубежом применяют различные системы обозначения
полупроводниковых приборов, в т. ч. собственная маркировка отдельных фирм
SAMSUNG: SS8050, SS8550, SS9012, SS9013, SS9015, (обычно при маркировке
первую букву "S" опускают S2000AF, S9013H)
MOTOROLA: MJ3521, MPS555IM, ШЕ350, ММ1812, MPS А92... THOMSON: SGSF445..

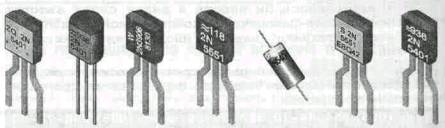

МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ ПО СИСТЕМЕ JEDEC (США)
Наибольшую популярность получила так называемая "Американская" система
обозначений JEDEC (Joint Electron Device Engineering Council), принятая
объединенным техническим советом по электронным приборам США (Electronic
Industnes Association).
ПЕРВЫЙ ЭЛЕМЕНТ - означает число PN - переходов: 1 - диод; 2 - транзистор; 3
-ти-ристор
ВТОРОЙ ЭЛЕМЕНТ - буква "N" (типономинал). ТРЕТИЙ ЭЛЕМЕНТ - цифры (серийный
номер).
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ - буква, указывающая на возможные изменения параметров
(характеристик) прибора в пределах одного типономинала по EIA. Если корпус
транзистора или другого полупроводникового прибора мал, то в сокращенной
маркировке первая цифра и буква "N" - не ставятся.
Цветовая маркировка полупроводниковых диодов по системе JEDEC (США):
|
числовое значение |
буквенное
значение |
цвет полосы |
числовое значение |
буквенное значение |
Цвет полосы |
|
0 |
- |
черный |
5 |
Е |
зеленый |
|
1 |
А |
коричневый |
6 |
F |
синий |
|
2 |
В |
красный |
7 |
G |
фиолетовый |
|
3 |
С |
оранжевый |
8 |
H |
серый |
|
4 |
D |
желтый |
9 |
I |
белый |
В цветовой маркировке полупроводниковых диодов первая цифра (единица) и буква
"N" опускаются.
Номера из двух цифр (1N66...) - обозначаются одной черной полосой и двумя
цветными, если в обозначении используется буква, то она указывается четвертой
полосой.
Номера из трех цифр (1N237...) - обозначаются тремя цветными полосами,
четвертая полоса указывает букву.
Номера из четырех цифр (1N1420...) -обозначаются четырьмя цветными полосами и
пятой черной, если требуется обозначить букву, то ее обозначают пятой цветной
полосой.
Цветные полосы находятся ближе к катоду или первая от катода • широкая, тип
диода читается от катода.
МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ ПО ЕВРОПЕЙСКОЙ СИСТЕМЕ PRO
ELECTRON
В Европейской части материка для маркировки полупроводниковых приборов, кроме
системы JEDEC, широко распространена система ассоциации Association
International Pzo-Electron. Основой обозначения по этой системе являются пять
знаков Приборы для специальной или промышленной аппаратуры обозначают ТРЕМЯ
БУКВАМИ, за которыми следует порядковый номер разработки, состоящий из ДВУХ
ЦИФР. Полупроводниковые приборы для бытовой аппаратуры обозначают из ДВУХ БУКВ,
за которыми следует серийный номер из ТРЕХ ЦИФР.
В обоих случаях техническое значение имеют только первые две буквы, а
остальные указывают порядковый номер или особое обозначение прибора.
ПЕРВЫЙ ЭЛЕМЕНТ - означает исходный материал
(А - германий; В - кремний; С - арсенид гапия; D -антимонид индия; R -
сульфит кадмия).
ВТОРОЙ ЭЛЕМЕНТ - определяет подкласс прибора
(А - маломощный диод; В - варикап; С - маломощный НЧ транзистор; D - мощный
НЧ транзистор; Е - туннельный диод; F - маломощный ВЧ транзистор; G -
несколько приборов в одном корпусе; Н - магнитодиод; L - мощный ВЧ
транзистор;
М - датчик Холла; Р - фотодиод.фототранзистор; Q - светодиод; R - маломощный
регулирующий или переключающий прибор; S - маломощный переключающий транзистор;
Т - мощный регулирующий или переключающий транзистор; U - мощный переключающий
транзистор; Х - умножительный диод; Y - мощный выпрямительный диод; Z -
стабилитрон).
ТРЕТИЙ ЭЛЕМЕНТ - цифры и буквы: 100...999 - приборы широкого применения,
Z10...A99 - приборы для промышленной и специальной аппаратуры.
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ И ПЯТЫЙ ЭЛЕМЕНТ - буквы и цифры, обозначающие - для
стабилитронов - допустимое изменение номинального напряжения стабилизации
(буква) и напряжение стабилизации, В (цифра):
А = 1 %; В = 2%; С = 5%; D = 10%; Е = 15%.
Для выпрямительных диодов, у которых анод соединен с корпусом (R) -
максимальная амплитуда обратного напряжения, В (цифра).
Для тиристоров, анод которых соединен с корпусом (R) - меньшее из значений
максимального напряжение включения или максимальная амплитуда обратного
напряжения, В (цифра).
В Польше перед тремя цифрами для приборов широкого применения ставится Р и
перед двумя цифрами для приборов промышленного или специального назначения
ставится ZP, YP, ХР или WP.
Для приборов выпуска бывших ГДР и ЧСФР первые буквы обозначают тип исходного
материала G и S (К) - германий и кремний соответственно.
Кроме того, в транзисторах ЧСФР к обозначению некоторых типов приборов
добавляют буквы (цифры) или на корпус наносят цветную метку, указывающую на
емкость перехода или коэффициент передачи тока:
|
дополнительная маркировка |
параметр |
|
цветная точка |
буква |
Вст. |
Спер. пф |
|
красная |
|
20 - 30 |
10,7- 13,1 |
|
оранжевая |
|
30 -40 |
|
|
желтая |
|
40 - 50 |
|
|
зеленая |
В |
50 - 60 |
8,0 - 9,0 |
|
голубая |
|
60 -75 |
9,0 - 10,7 |
|
фиолетовая |
|
75 -100 |
22 -26 |
|
белая |
А |
100 и более |
18 - 22 |
|
черная |
|
|
15,9- 18 |
|
|
V |
50 -100 |
|
Полупроводниковые приборы с символом А - используется в предварительных
каскадах усиления, В - используется как смеситель или гетеродин.
Если корпус транзистора или другого полупроводникового прибора мал, то
наносится сокращенная маркировка (буква, обозначающая материал полупроводника
опускается).
Цветовая маркировка полупроводниковых диодов по европейской системе PRO
ELECTRON:
|
цвет полосы |
значение цветных полос |
|
первая широкая полоса |
вторая широкая полоса |
третья и четвертая узкие полосы |
|
черный |
АА |
Х |
0 |
|
коричневый |
|
|
1 |
|
красный |
ВА |
S |
2 |
|
оранжевый |
|
|
3 |
|
желтый |
|
Т |
4 |
|
зеленый |
|
V |
5 |
|
синий |
|
W |
6 |
|
фиолетовый |
|
|
7 |
|
серый |
|
Y |
8 |
|
белый |
|
Z |
9 |
Также, как и в американской системе тип диода читается от катода. Цветные
полосы находятся ближе к катоду или первая от катода - широкая.
МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ ПО ЯПОНСКОЙ СИСТЕМЕ JIS-C-7012
В Японии широко используется промышленный стандарт JIS ассоциаций Electronic
Industries of Japan, который является комбинацией между системами обозначений
JEDEC и Pro-Electron.
Условное обозначение состоит из пяти элементов:
ПЕРВЫЙ ЭЛЕМЕНТ - цифра, обозначает вид (класс) п/п прибора: 0 - фотодиод,
фототранзистор; 1 - диод; 2 - транзистор; 3 - тиристор.
ВТОРОЙ ЭЛЕМЕНТ - буква "S" означает "Semiconductor".
ТРЕТИЙ ЭЛЕМЕНТ - буква, обозначающая тип прибора: А - высокочастотный
транзистор с PNP переходом; В - низкочастотный транзистор с NPN переходом; С -
высокочастотный транзистор с NPN переходом; D - низкочастотный транзистор с
PNP переходом; Е - диод Есаки (четырехслойный диод со структурой PNPN); F -
тиристор; G - диод Ганна (четырехслойный диод со структурой NPNP); Н -
однопереходной (не инжектированный) транзистор; 1 - полевой транзистор с
Р-каналом;
К - полевой транзистор с N-каналом; М - симметричный тиристор (семистор);
Q - светодиод; R - выпрямительный диод; S - слаботочный диод; Т - лавинный
диод; V - варикап; Z - стабилитрон.
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ - обозначает регистрационный номер, начиная с числа 11...
ПЯТЫЙ ЭЛЕМЕНТ - буква (может отсутствовать), обозначает разные дополнительные
модификации - "А" или "В"
ШЕСТОЙ ЭЛЕМЕНТ - дополнительный индекс "N", "М" или "S", показывающий
отношение к требованиям специальных стандартов. У фотоприборов третий элемент
маркировки отсутствует.
МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ "NIPPON ELECTRIC COMPANY" (NEC)
ПЕРВЫЙ ЭЛЕМЕНТ - буква, обозначающая тип прибора: AD - лавинопролетные диоды;
GD - Диоды Ганна; GH - смесительные германиевые диоды; Н - фототранзисторы;
PS - оптопары, RD - стабилитроны; SD - мапосигнапьные диоды; SE -
инфракрас-ные диоды; SG - светодиоды зеленого цвета свечения; SH -
точечно-контактные кремниевые диоды; SM - арсенид-галлиевые диоды с барьером
Шоттки; SR - светодиоды красного цвета свечения, SV - варакторы; SY - светодиоды
желтого цвета свечения; V - новые полупроводниковые приборы; VD - варисторы.
ВТОРОЙ ЭЛЕМЕНТ - регистрационный номер.
|
