Не поплохеет ли драйверу светодиода от такого диммирования?

-vitalik- · 03.05.2018, 15:40

Всем добрый день,
имеется автомобильная светодиодная лампочка. Фишка ее - в наличии двух светодиодных сборок, с температурами 6000К и 3000К. Что, зачем и как - описано в этом отзыве.
В приложении - примерная схема. С виду - обычный понижающий дравер. За выбор группы отвечает неизвестная 8-ми выводная микросхема, оптроны открываются по очереди и нужный мосфет - закрывается.
Есть желание приделать к схеме диммер. Плата уже готова и залита белой маской, поэтому лезть к выводу обратной связи контроллера не хочется.
Если я сделаю диммирование ШИМом путем обрыва нагрузки драйвера (управлением оптронами) - не поплохеет ли ему?
ШИМ хочу примерно на килогерц. Драйвер работает на 50 кГц.

UPD для ярых поклонников ПДД: в автомобиле и на дорогах общего пользования данные лампы использоваться не будут

ForcePoint · 03.05.2018, 15:46

Цитата:

светотеневая граница совсем печальная

За такие лампы надо на штрафстоянку.

Также - зачем оптроны?

-vitalik- · 03.05.2018, 15:55

Сообщение от ForcePoint

...зачем оптроны?

оптроны при открытии закрывают мосфеты, так реализован выбор работающей группы. Это уже готовая схема, оно уже есть, я хочу приделать регулировку яркости с минимальным вмешательством.

-vitalik- · 03.05.2018, 16:13

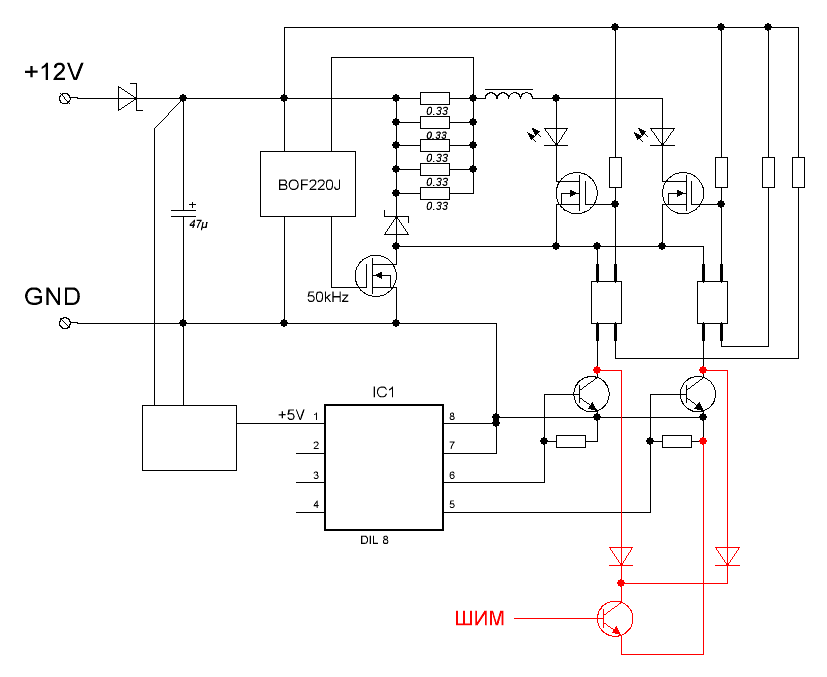

Вот, дорисовал красным цветом желаемый метод регулировки яркости

mike-y-k · 03.05.2018, 18:09

-vitalik-, нарисуйте а графике суммарный сигнал управления на ключи в Вашем варианте и прикиньте поведение контроллера с таким сигналом с токового датчика.
Дальше уже надо в логику контроллера залезать.
Сильно проще будет со своим датчиком тока на дифференциальный вход и верхние ключи, управляемые компаратором с настраиваемым порогом включения. Тогда просто в штатном сигнале PWM будет дополнительно уменьшаться заполнение…

-vitalik- · 04.05.2018, 16:43

Решил все таки поковырять плату и сделать по-правильному. Все работает.
Заодно уволил один резистор шунта. Яркости все равно достаточно, а температурный режим - по легче будет

mike-y-k · 05.05.2018, 07:46

-vitalik-, ну теперь только время рассудит

. Проверка наработкой на отказ.

Alex9797 · 05.05.2018, 13:35

Сообщение от -vitalik-

Все работает.

Если работает по такой схеме, то точно так же будет работать и по первому варианту, из поста #4. Я ожидал, что в адаптере есть обратная связь по току нагрузки. И если мы подключаем диммер, который уменьшает ток нагрузки - то адаптер станет увеличивать коэффициент заполнения своего ШИМ, чтобы сохранить заданное значение тока. И его станет колбасить.
Но если оказалось, что все работает - значит, обратной связи по току нет, а коэфф. ШИМ адаптер выбирает только исходя из величины входного напряжения. В этом случае оба варианта работоспособны.

-vitalik- · 07.05.2018, 10:16

Alex9797, как нет? Вон же пяток сопротивлений по 0,33 Ома в паралель.
По поводу схемы из 4-го поста - я опасался насчет "заколбасывания" драйвера, Вы подтвердили мои опасения.
Я все же реализовал диммирование через вход обратной связи контроллера. Такой же способ иногда описывается в даташитах на драйвера светодиодов.

Alex9797 · 07.05.2018, 15:36

Сообщение от -vitalik-

как нет? Вон же пяток сопротивлений по 0,33 Ома в паралель.

Блин... Действительно! Весна влияет, наверное.
