Детектор нуля

[Dtolok]

насколько жизнеспособна такая схема детектора нуля совмещенная c питанием вентилятора 35w 220v 0.24a ?

[genao]

насколько жизнеспособна такая схема детектора нуля совмещенная c питанием вентилятора 35w 220v 0.24a ?

Какой нибудь стабилитрон 4,7В после мостика и доп.резистор последовательно с диодом оптрона для ограничения от пускового тока двигателя вентилятора.

[kreking]

Сопротивление вентилятора 500 Ом, наверно, без учёта реактивного сопротивления.
Схема обсуждалась в параллельной теме "Детектор нуля для МК". Ваша может и не правильно работать за счёт входных емкостей, т. е. присутствия постоянной составляющей после диодного моста.

[genao]

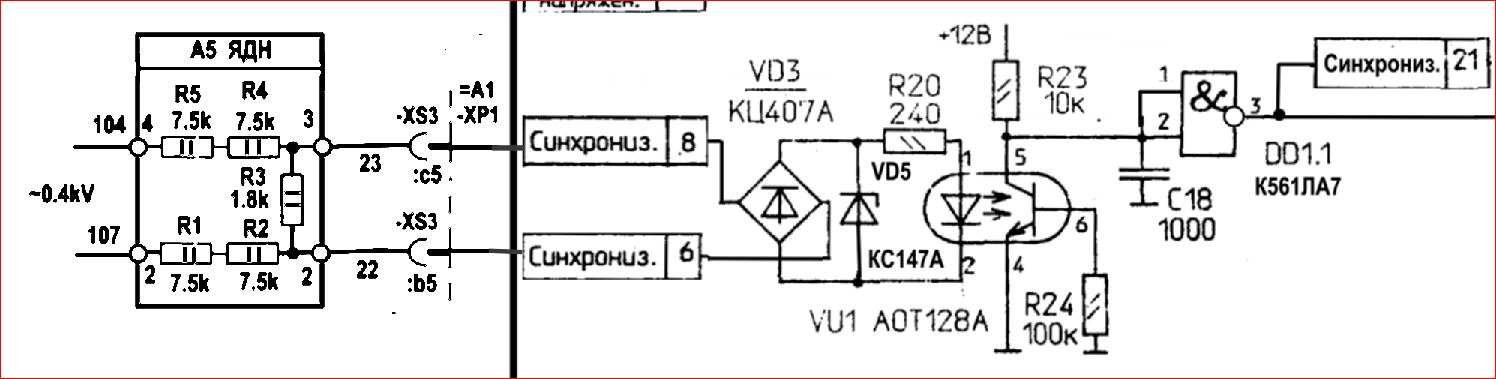

Работающий детектор нуля

[eleg77]

все таки так как индуктивная нагрузка то лучще всего смотреть не напереход через ноль напряжения ,а на переход через ноль тока

[trampampusha]

Работающий детектор нуля
Вложение 74053

Неправда.
Этот детектор уже срабатывает тогда, когда амплитуда выше 10 вольт.

[trampampusha]

Лучше делать по такой схеме.



В схеме используются высокоомные резисторы, т.к. входное сопротивление входов микросхемы очень высоко. Это значит, что потери будут минимальны и как следствие - не нужны мощные элементы.
Если нужна гальваническая развязка, то на выходе можно поставить оптрон.
Можно даже питать микросхему от сети, это если нет источника питания или его использование нежелательно.
Как питать, думаю знаете. Если нет, то могу начертить.

[genao]

Неправда.
Этот детектор уже срабатывает тогда, когда амплитуда выше 10 вольт.

Данный детектор успешно работает в серийно выпускаемом промышленном агрегате мощностью 200кВт (от которого рядом, при открытых дверцах, осциллограф на ЭЛТ трубке "сходит с ума")
(10В/400В)*100%=2,5%, по углу не более 3 эл.градусов.
При работе преобразовательных устройств, фазорегуляторов зона 10В позволяет отстроится от ложных срабатываний при помехе от коммутаций.
Если делаете "чистый" нуль, то Вам придется фильтровать и затем "шаманить" коррекцию фазового сдвига.
Согласен, что данный детектор нуля напряжения сети для ТС не применим, поскольку ему треба детектор нуля тока от токового шунта. Данный детектор привел для подтверждения работоспособности детектора нуля тока представленного ТС. Как противовес к посту №3.
А вот вопрос по чувствительности по току надо просчитывать.
Ваш вариант хорош, но при подключению к токовому шунту высокое входное сопротивление не есть хорошо, входные резисторы необходимо уменьшить на 3 порядка, с целью снижения напряжения помехи наводимой на входные цепи с высоким сопротивлением (наводка от помехи ни кого не щадит).

[vidask]

все представляется слишком просто- типа, синусойда правильная, помех нету. Так не бывает, особенно с током двигателя. Где же подавление помех, или фильтрация высших гармоник Для интереса гляньте осциллом форму тока асинхронника- будете приятно удивлены
