Ищу схему выносного щупа-делителя
22.03.2013, 19:26
|
|
|
Заблокирован
Регистрация: 27.07.2011
Адрес: Харьков
Сообщений: 8,224
Сказал спасибо: 4,680
Сказали Спасибо 11,568 раз(а) в 3,474 сообщении(ях)
|
Ищу схему выносного щупа-делителя
Делитель 1:10
Свх 17пФ
Rвх 1МОм
2.727.037
Вроде как от С1-125, инет дает инфу.
Есть у кого схема?
|
|
|
|
|
22.03.2013, 21:24
|
|
|
Гражданин KAZUS.RUN
Регистрация: 16.12.2010
Адрес: RU, 02, г. Уфа
Сообщений: 793
Сказал спасибо: 149
Сказали Спасибо 293 раз(а) в 216 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
Его родственник.
|
|
|
|
|
|
23.03.2013, 12:05
|
|
|
Гражданин KAZUS.RUN
Регистрация: 16.12.2010
Адрес: RU, 02, г. Уфа
Сообщений: 793
Сказал спасибо: 149
Сказали Спасибо 293 раз(а) в 216 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
Схема.....
|
|
|
|
|
|
23.03.2013, 13:29
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.12.2009
Сообщений: 5,414
Сказал спасибо: 70
Сказали Спасибо 2,480 раз(а) в 1,402 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
И чего он там делит?
|
|
|
|
|
|
23.03.2013, 15:01
|
|
|
Гражданин KAZUS.RUN
Регистрация: 30.05.2008
Адрес: Нижний Новгород
Сообщений: 901
Сказал спасибо: 90
Сказали Спасибо 1,274 раз(а) в 412 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя

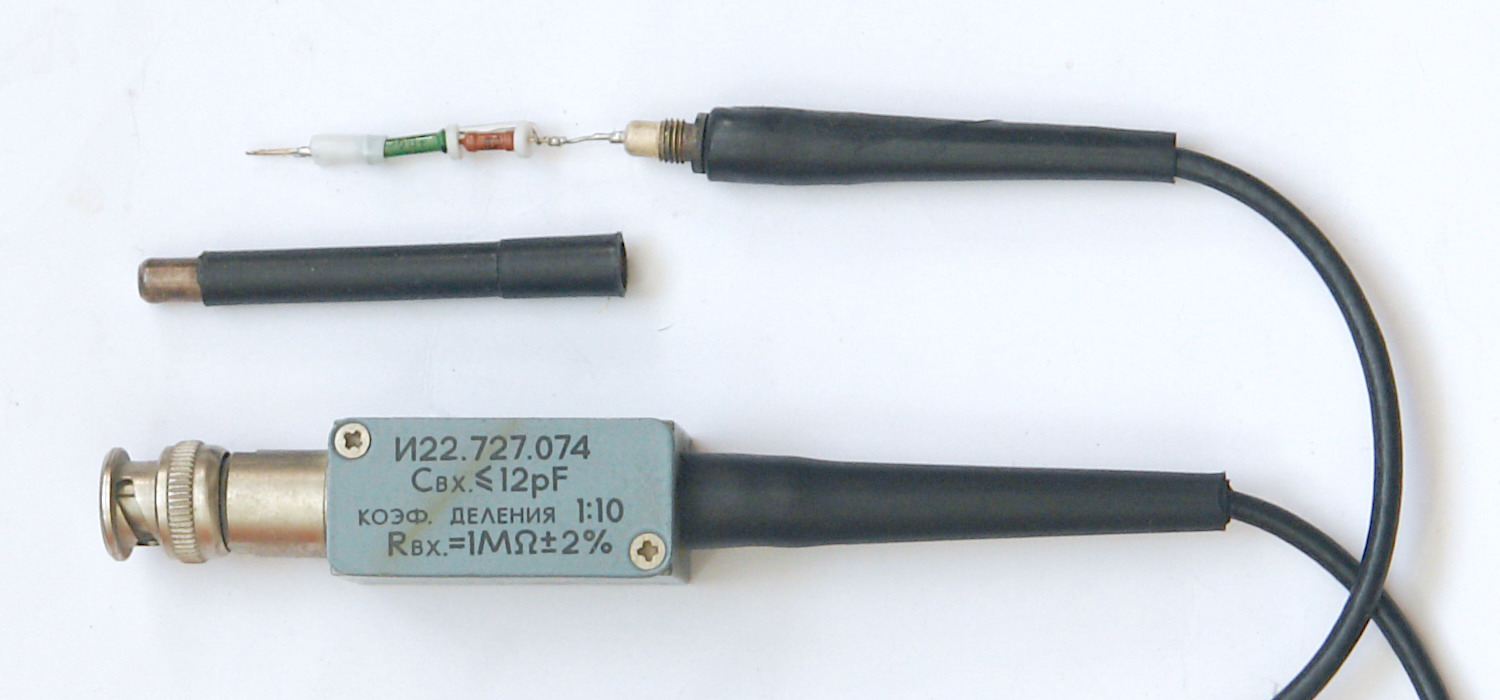

Разобрал свой делитель, правда немного другой чертежный номер - И22.727.074. Вдруг пригодится? Вот его фото и схема. На выходе воздушный подстроечный конденсатор, которым достигается максимальная линейность АЧХ (на меандре не должно быть выбросов и завалов фронтов). Откуда-то помню, что фидер не совсем обычный - его волновое сопротивление 300 ом (центральная жила очень тонкая).
|
|
|
|
|
|
23.03.2013, 15:37
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 01.04.2009
Адрес: Рязань
Сообщений: 1,138
Сказал спасибо: 21
Сказали Спасибо 635 раз(а) в 344 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
Сообщение от you_go
|
|
Откуда-то помню, что фидер не совсем обычный - его волновое сопротивление 300 ом (центральная жила очень тонкая).
|
От 100 до 300 Ом. Наиболее распространены 150 и 300 Ом. Но встречаются и 100 с 200 ми.
|
|
|
|
|
|
23.03.2013, 21:47
|
|
|
Заблокирован
Регистрация: 27.07.2011
Адрес: Харьков
Сообщений: 8,224
Сказал спасибо: 4,680
Сказали Спасибо 11,568 раз(а) в 3,474 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
you_go, спасибо, у меня такой где-то есть.
Но в этом в коробочке два резистора, 111к и 75 Ом, два переменных резистора по 680 Ом, один С 12пФ и один переменный С (не видно номинала перестройки).
Сделано прилично, на белой керамической пластине.
В щупе - резистор 898к и два зеленых мелких конденсатора дисковых, и все это залито конусом эпоксидкой.
Все три части (щуп, кабель и коробок) соединяются на разьемах.
Вот, нашел его фото в нэте.
Последний раз редактировалось Ан-162; 24.03.2013 в 12:34.
|
|
|
|
|
|
23.03.2013, 21:58
|
|
|
Заблокирован
Регистрация: 27.07.2011
Адрес: Харьков
Сообщений: 8,224
Сказал спасибо: 4,680
Сказали Спасибо 11,568 раз(а) в 3,474 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
И с вебки ноута. (я-то и сам могу ее нарисовать, но думал что есть у кого)
Последний раз редактировалось Ан-162; 23.03.2013 в 22:09.
|
|
|
|
|
|
23.03.2013, 22:12
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 10.12.2007
Адрес: Екатеринбург
Сообщений: 2,739
Сказал спасибо: 2,487
Сказали Спасибо 897 раз(а) в 584 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
Центральная жила не только тонкая,она походит на стальную.Имеет свойство ломаться.
|
|
|
|
|
|
23.03.2013, 22:47
|
|
|
Заблокирован
Регистрация: 27.07.2011
Адрес: Харьков
Сообщений: 8,224
Сказал спасибо: 4,680
Сказали Спасибо 11,568 раз(а) в 3,474 сообщении(ях)
|
Re: Ищу схему выносного щупа-делителя
Да это точно.
Тоже сталкивался.
Но это жертва малоемкостному кабелю с повышенным волновым.
|
|
|
|
|
