Схема для поиска обрыва в кабеле
21.03.2023, 22:45
|
|
|
Прохожий
Регистрация: 01.01.2022
Сообщений: 5
Сказал спасибо: 1
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Схема для поиска обрыва в кабеле
Всем привет!

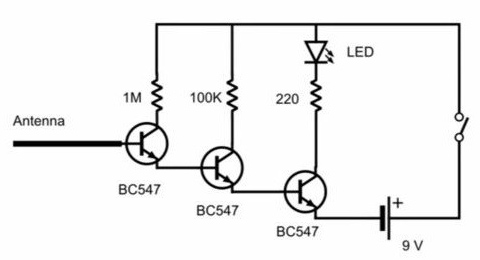

Хочу собрать прибор для поиска обрыва в кабеле удлинителя. Нашел вот такую схему.
В старых запасах нашел только вот такие транзисторы КТ815А, КТ503В, КТ3102А и КТ3102Г какие лучше применить?
|
|
|
|
|
21.03.2023, 22:49
|
|
|
Частый гость
Регистрация: 01.12.2019
Сообщений: 10
Сказал спасибо: 0
Сказали Спасибо 3 раз(а) в 3 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Тут нужно ориентироваться на коэффициент усиления транзистора. Чем он больше тем чувствительным получится прибор! Первые 2 транзистора отпадают сразу. По КТ3102 посмотрите на их характеристики (коэффициент усиления) http://transistorlib.net/kt3102.html. У КТ3102Г h21э явно будет побольше. Вот его и примените.
|
|
|
|
|
Сказали "Спасибо" weber90
|
|
|
|
21.03.2023, 22:55
|
|
|
Прохожий
Регистрация: 01.01.2022
Сообщений: 5
Сказал спасибо: 1
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Спасибо! Соберу на КТ3102Г
|
|
|
|
|
|
22.03.2023, 23:26
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 21.03.2007
Адрес: М.(осква)
Сообщений: 4,398
Сказал спасибо: 2,192
Сказали Спасибо 1,780 раз(а) в 1,012 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Если хочется заморачиваться - собирайте на любой КМОП микросхеме малой интеграции. Благо они сейчас только для таких поделок и могут ещё иметь применение.
Конкретную не советую - что есть под рукой - из всего можно.
http://www.bolshoyvopros.ru/question...-provodki.html
__________________
+ 7 903 641 87 25// 1. Иногда отвечаю "по памяти" 2. Часто заблуждаюсь >> Критикуйте, не обижусь.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо mtit за это сообщение:
|
|
|
|
23.03.2023, 11:17
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 08.02.2005
Адрес: Минск, Беларусь
Сообщений: 8,917
Сказал спасибо: 3,108
Сказали Спасибо 3,029 раз(а) в 2,257 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
как вариант - на входе полевик поставить для увеличения вх. сопротивления.
|
|
|
|
|
|
23.03.2023, 14:58
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 13.04.2016
Адрес: 82в.д.55с.ш.
Сообщений: 1,309
Сказал спасибо: 259
Сказали Спасибо 418 раз(а) в 257 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Подобная схема кажется в Радио была, но на КП303 или что то подобном и КТ315. На полевике она очень чувствительная.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо Santil@ за это сообщение:
|
|
|
|
23.03.2023, 16:40
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 08.02.2005
Адрес: Минск, Беларусь
Сообщений: 8,917
Сказал спасибо: 3,108
Сказали Спасибо 3,029 раз(а) в 2,257 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Сообщение от Santil@
|
|
на КП303 или что то подобном
|
С КП303, КП305 встречал схемы. Ну и , как Вы пишете, еще один обычный в довесок.
|
|
|
|
|
|
24.03.2023, 22:35
|
|
|
Прохожий
Регистрация: 01.01.2022
Сообщений: 5
Сказал спасибо: 1
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Видел схему на КП303, но к сожалению, у меня его нет. Решил собирать из того что есть в старых запасах.
|
|
|
|
|
|
25.03.2023, 13:12
|
|
|
Гражданин KAZUS.RUN
Регистрация: 27.04.2005
Адрес: Сибирь
Сообщений: 959
Сказал спасибо: 978
Сказали Спасибо 1,728 раз(а) в 417 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Если в старых запасах остался средневолновый радиоприёмник с магнитной антенной, то для одноразового использования можно воспользоваться им. Ведите вдоль кабеля приёмник тем местом где расположен ферритовый сердечник магнитной антенны. В том месте где шум из р/п уменьшится - будет обрыв. Иногда для чёткой локализации полезно поменять на удлинителе ноль с фазой.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо alkolru за это сообщение:
|
|
|
|
25.03.2023, 18:33
|
|
|
Временная регистрация
Регистрация: 05.08.2007
Адрес: Украина
Сообщений: 80
Сказал спасибо: 2
Сказали Спасибо 531 раз(а) в 59 сообщении(ях)
|
Re: Схема для поиска обрыва в кабеле
Бесконтактный тестер напряжения.
|
|
|
|
|
Эти 3 пользователя(ей) сказали Спасибо V_ZnT за это сообщение:
|
|
|
