Теория

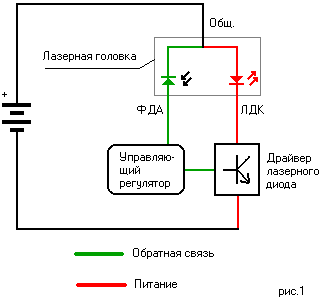

Основная схема подключения лазерного диода представлена на рис.1
Большинство лазерных головок имеют два полупроводника: ЛД (лазерный диод) и ФД (фотодиод). Лазерный диод будет иметь прямое смещение и его катод (ЛДК) подключен к транзистору драйвера и/или сети для регуляции тока ЛД, основанного на обратном токе ФД.
Фотодиод будет иметь обратное смещение, его анод (ФДА) будет питать регулятор драйвера и таким образом контроль даст сигнал обратной связи для ЛД драйвера.

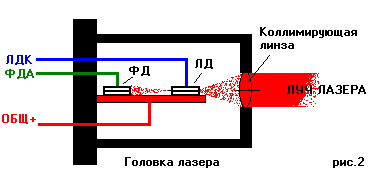

Конечно, обратная связь является оптической, часть лазерного луча идёт назад на фотодиод для связи как показано на рис.2

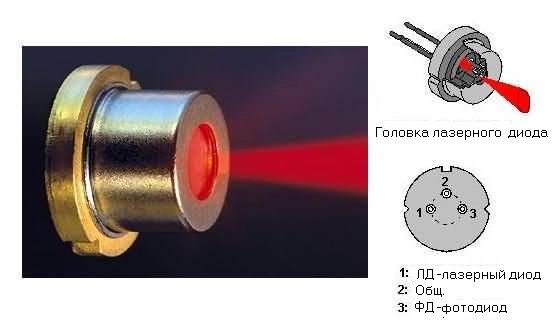

Согласно рис.2 у лазерного диода имеются 3 вывода: ЛДК (катод лазерного диода), ЛДА (анод лазерного диода) и общий провод. Внутри лазерной головки находится ЛД и ФД(для регуляции тока внешней ОС)
Оборудование
За лазерным диодом находится маленькая плата с SMD деталями на ней (рис.3) . SMD детали показаны зелёными; позитивные проводники красным, негативные - синим остальные - чёрным.
Схема

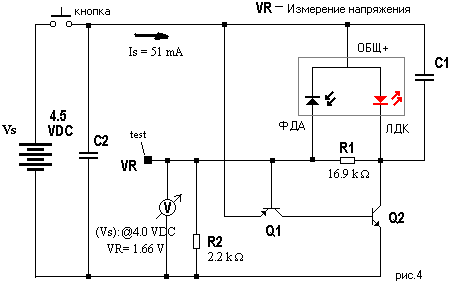

После детального осмотра мы пришли к схеме на рис.4 |
